برج خنک کننده مکعبی جزء انواع پر کاربرد کولینگ تاور جهت سرد سازی سیال می‌باشد که استراکچر مکعبی شکل داراست و ساخت آسانتری نسبت به برج خنک کننده مدور دارد. کولینگ تاورهایی که بدنه مکعبی چهار وجهه دارند، با سطح مقطع مربعی یا مستطیلی قابل طراحی هستند. متریال سازنده این نوع برج خنک کننده بر […]

برج خنک کننده مکعبی جزء انواع پر کاربرد کولینگ تاور جهت سرد سازی سیال می‌باشد که استراکچر مکعبی شکل داراست و ساخت آسانتری نسبت به برج خنک کننده مدور دارد. کولینگ تاورهایی که بدنه مکعبی چهار وجهه دارند، با سطح مقطع مربعی یا مستطیلی قابل طراحی هستند. متریال سازنده این نوع برج خنک کننده بر اساس کاربرد از فایبرگلاس، فولاد گالوانیزه، بتن ساخته می‌شود. ولیکن برج‌های مکعبی fiberglass بعلت داشتن مزایای متعدد مثل ضد رسوب بودن، عدم خوردگی، مقاومت بالا برابر اشعه نور خورشید و… بیشتر استفاده می‌گردند. بنابراین تولید مدل بتنی، فولاد گالوانیزه امروزه منسوخ شده است.

هدف و وظیفه اصلی برج خنک کاری مکعبی پایین آوردن دمای سیال و سرد کردن تجهیزات صنعتی مختلف میباشد. همچنین در بسیاری صنایع نظیر پالایشگاه، پتروشیمی، ذوب فلزات و… جهت کاهش دادن دمای تاسیسات، برج خنک کننده مکعبی فایبرگلاس بکار می‌رود. علاوه بر آن داخل مجتمع‌های اداری، صنعتی، تجاری، مسکونی نیز برای متعادل سازی دما قابل نصب می‌باشند. شرکت تهویه دی ایکس مهر تحت عنوان تولید کننده داخلی انواع کولینگ تاور را با بدنه مکعبی مطابق استانداردهای تعیین شده ملی طراحی می‌کند.

شرح عملکرد برج خنک کننده مکعبی

عملکرد کولینگ تاور مکعبی بنحوی میباشد که در قسمت فوقانی برج مجموعه موتور الکتریکی و پروانه اتصال یافته به آن، همراه عایق، صفحات حفاظت کننده، انتقال دهنده جریان هوا قرار دارد. همینطور بخش پایینی برج نیز صفحه دارای شیب جهت انباشت آبسرد و فلنچ خروجی سیال برای اتصال لوله‌های خارجی جای گذاری شده است. همچنین اطراف استراکچر دستگاه شیارهای ورودی هوا وجود دارد. اینگونه آب از بالای برج خنک کننده مکعبی توسط چندین لوله آبگرم بطرف پایین سرازیر می‌گردد. سپس هوا از پایین و سیال بوسیله بخش فوقانی روی سطوح پکینگ مدیا کولینگ مکعبی جاری میشود تا با هم تماس پیدا کنند. بعد سیال گرم که دمای آن به هوا داده شده درون تشتک یا سینی شیب دار جمع خواهد شد تا پس از خارج شدن برای خنک سازی دستگاه مد نظر ارسال گردد سپس هوا توسط بخش بالایی تاور خارج می شود.

معرفی قطعات سازنده برج خنک کننده مکعبی

انواع مختلف برج‌های خنک کن مکعبی جهت انجام عملکرد خود بنحو استاندارد و با بالاترین بازدهی از قطعات مختلفی تشکیل می‌شوند. هر اجزای سازنده دارای وظیفه مشخصی به منظور انجام فرآیند سرد سازی سیال همچنین کاهش دما می‌باشد. برخی قطعات سازنده کولینگ تاور مکعبی شامل اجزای ذیل می‌شود :

  • نازل یا افشانک : درون برج‌های مکعبی پاشش سیال بر عهده یک یا چند نازل‌ که توسط بست کمربندی به لوله هدر آب اتصال یافته، میباشد. افشانک نوعی سیستم توزیع کننده سیال ثابت بر روی پکینگ‌ها محسوب میگردد. انتخاب نوع نازل جهت نصب داخل برج خنک کن مکعبی بر اساس فشار، دبی، مساحت آن صورت میگیرد ولیکن بهترین مدل نازل، افشانک مربع پاش نام دارد.
  • قطره گیر : با نام‌های دیگری مثل الیمیناتور، قطره برگردان، چکه گیر، المیناتور شناخته میشود. قطره گیر دارای دو مدل لانه زنبوری و تیغه ای است. قطره گیر وظیفه داشته مانع خروج قطرات آب مخلوط شده با جریان هوا شود، برای انجام عملکرد خود بین پروانه و پکینگ قرار میگیرد تا موجب عدم اتلاف آب گردد.

  • سطوح انتقال دهنده حرارت : پکینگ مدیا جزء مهمترین قطعات برج خنک کننده مکعبی محسوب می‌گردد. پکینگ‌ها بیشترین حجم فضای درونی کولینگ تاور مکعبی را اشغال می‌کنند. پکینگ‌ها بعنوان قلب سیستم خنک سازی معروف هستند. سطوح تبادل کننده گرما طی دو مدل اسپلش و فیلمی قابلیت طراحی دارند که هر نوع خود نیز انواع مختلفی داراست.
  • پروانه یا فن : فن‌ها القای جریان هوا همینطور به گردش درآوردن هوای ساکن برج را عهده دار هستند. فن محوری کولینگ واتر دارای دو تیپ مولتی وینگ و ایرفویل می‌باشد. متریال سازنده پروانه محوری برج‌های مکعبی فایبرگلاس، آلومینیوم، پلی آمید است. معمولا فن‌های نصب شده درون دستگاه ۶ الی ۸ پره دارد که موجب پنجاه درصد هوارسانی میشود.

توجه : علاوه بر قطعات نام برده اجزای دیگری مانند تابلو کنترل برق، هیتر (جهت جلوگیری از یخ زدن کویل و تشتک در فصول سرد سال)، پمپ شاور (انتقال دهنده آب ذخیره شده درون تشتک)، سیستم انتقال قدرت (انواع تسمه پولی، دایرکت درایو، گیربکس)، الکتروموتور (زیمنس یا موتوژن)، لوور، فن استک، کاهش دور، کویل (برج‌های مکعبی مدار بسته)، توری، ساپورت، تشتک، شاسی آهنی جهت ساخت انواع برج خنک کننده مکعبی بکار برده می‌شود.

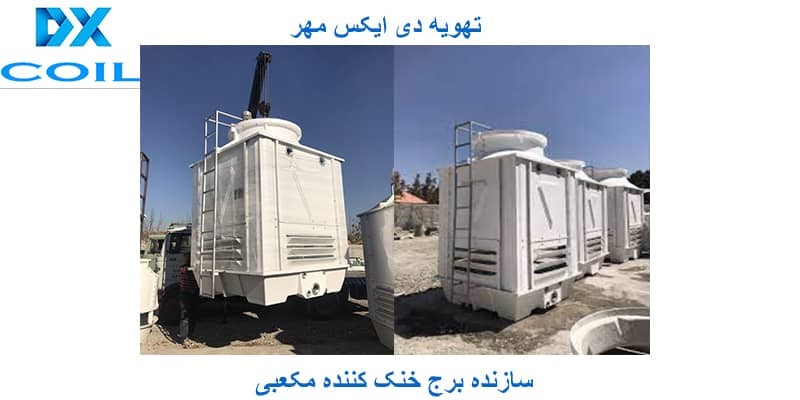

سازنده برج خنک کننده مکعبی

شرکت‌های زیادی امروزه تولید کننده کولینگ تاور با استراکچر مکعب مستطیل یا مربع شکل هستند. گروه کارخانجات تهویه دی ایکس مهر یکی از سازندگان برتر انواع برج خنک کننده مکعبی فایبرگلاس یا گالوانیزه یعنی مدل‌های مدار باز و مدار بسته با بهترین کیفیت است. البته نوع گالوانیزه چنانچه مشتری سفارش دهد ساخته میگردد زیرا مناسب هر محیطی نیست بنابراین زیاد تولید نمی‌شود. مزایای انواع کولینگ تاور مکعبی ساخت شرکت تهویه دی ایکس مهر شامل موارد ذیل میشود :

  • دارا بودن افت فشار پایین
  • اشغال کردن فضای کم
  • عدم احتیاج به فونداسیون
  • تعمیرات حداقلی
  • جابجایی، نصب، سرویس راحت
  • رسوب پذیری کمتر
  • استراکچر سبک مقاوم فایبرگلاس
  • داشتن ۲۴ ماه گارانتی طلایی
